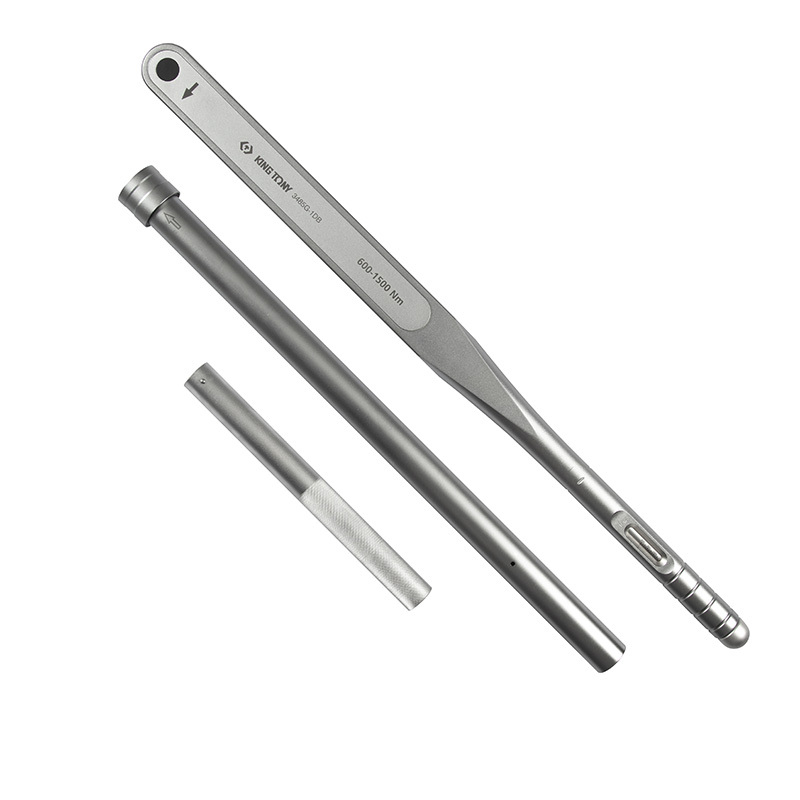

- KING TONY (3485G-1DB) Динамометрический ключ серии "ALUMINIUM", 1", 600-1500 Нм, футляр
Назначение
Динамометрический ключ KING TONY 3485G-1DB предназначен для контроля усилия затяжки крепежа согласно установленным в техническом паспорте изделия параметрам.
Особенности серии ALUMINIUM
• Корпус из алюминиевого сплава
• Механизм встроенного регулировочного винта исключает случайный поворот рукоятки.

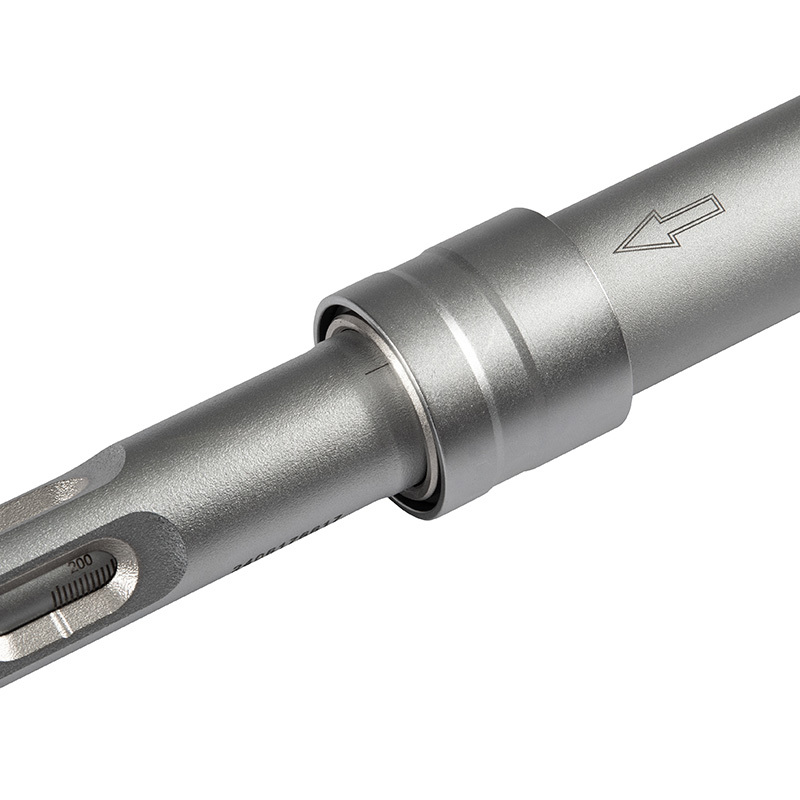

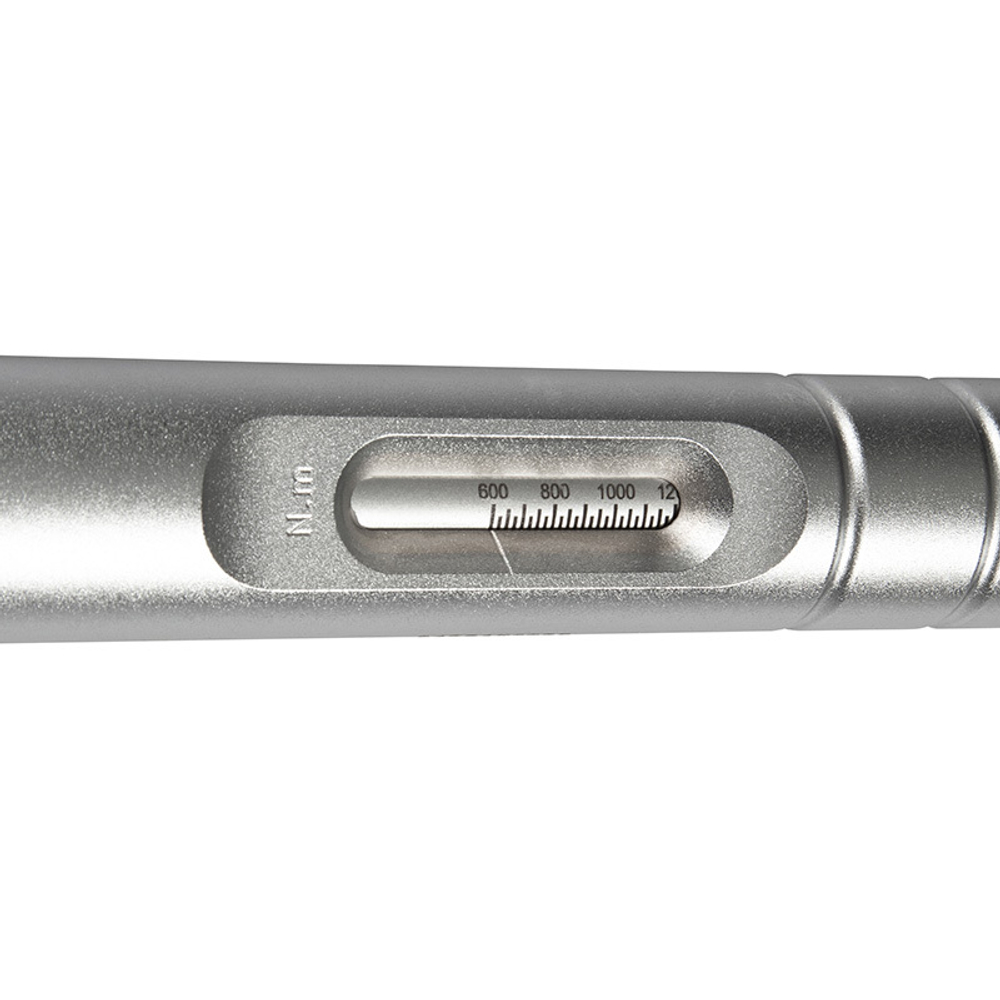

• На корпусе ключа имеется смотровое окно со шкалой усилий, нанесенной лазерным методом на внутреннем ползунке.
• При достижении установленного момента срабатывает механизм ключа, издавая отчетливый щелчок.
Технические характеристики динамометрического ключа KING TONY 3485G-1DB
| Тип динамометрического ключа | Механический, щелчкового типа |

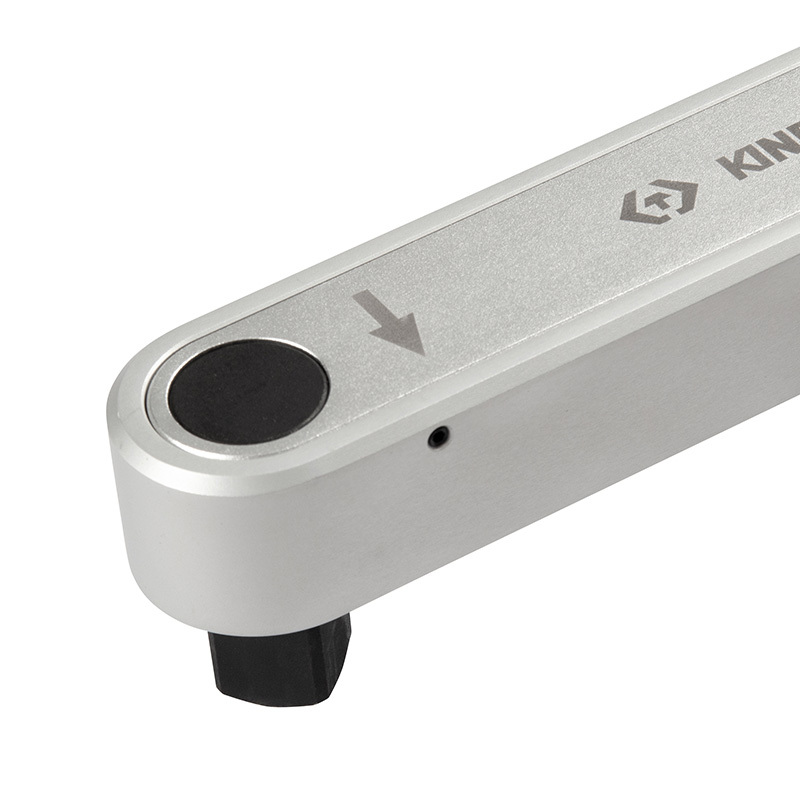

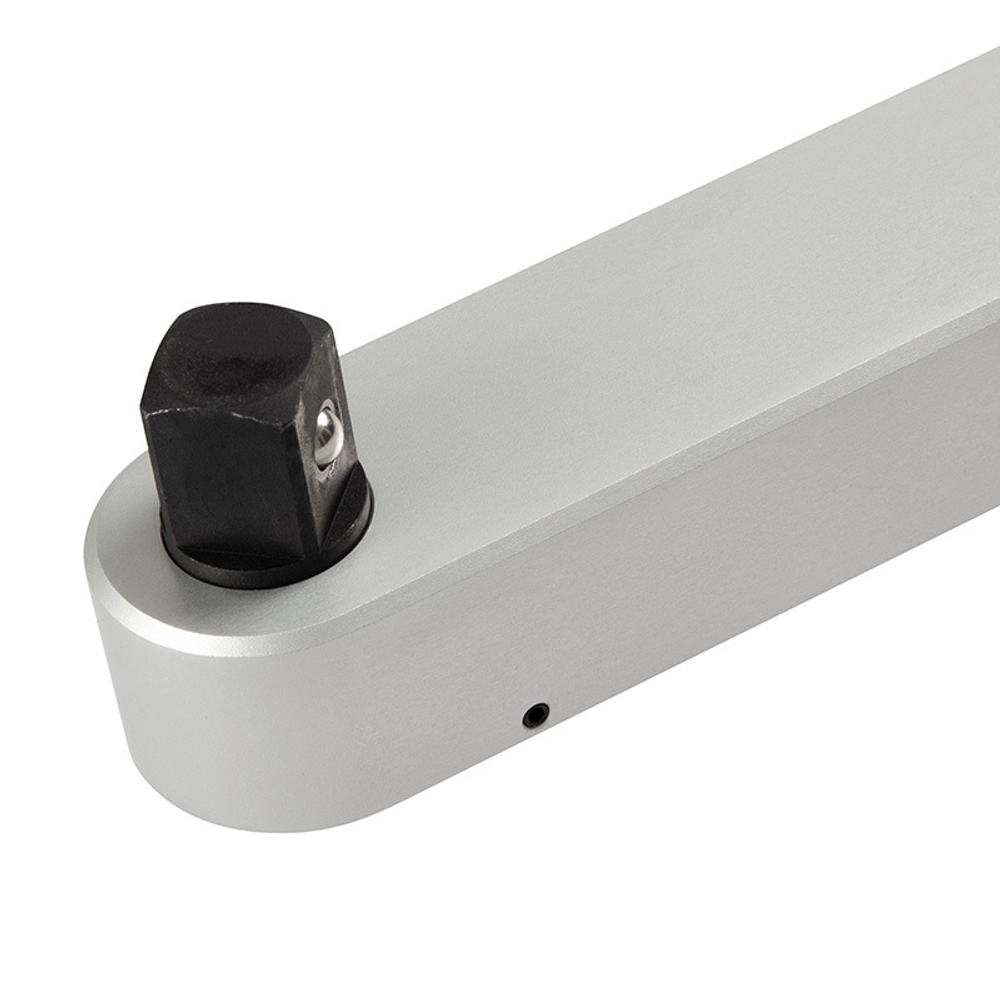

| Посадочный квадрат | 1" |
| Контролируемое усилие затяжки | 600-1500 Нм |
| Шкала усилий | Newton-meter (Nm) |
| Цена деления | 25,0 Нм |
| Допустимая погрешность | ± 3 %* |
| Шаг трещоточного механизма | Трещоточный механизм отсутствует |
| Переключатель реверса | Отсутствует |
| Кнопочный фиксатор | Нет |
| Работа с правой резьбой (CW) | Да |
| Работа с левой резьбой (CCW) | Нет |
| Длина корпуса ключа | 945 мм |

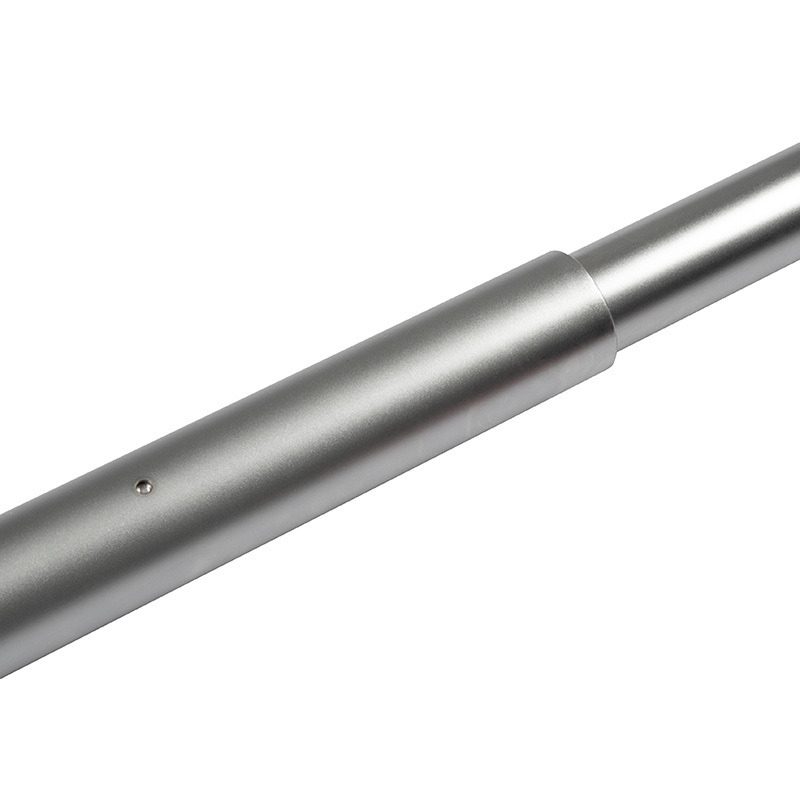

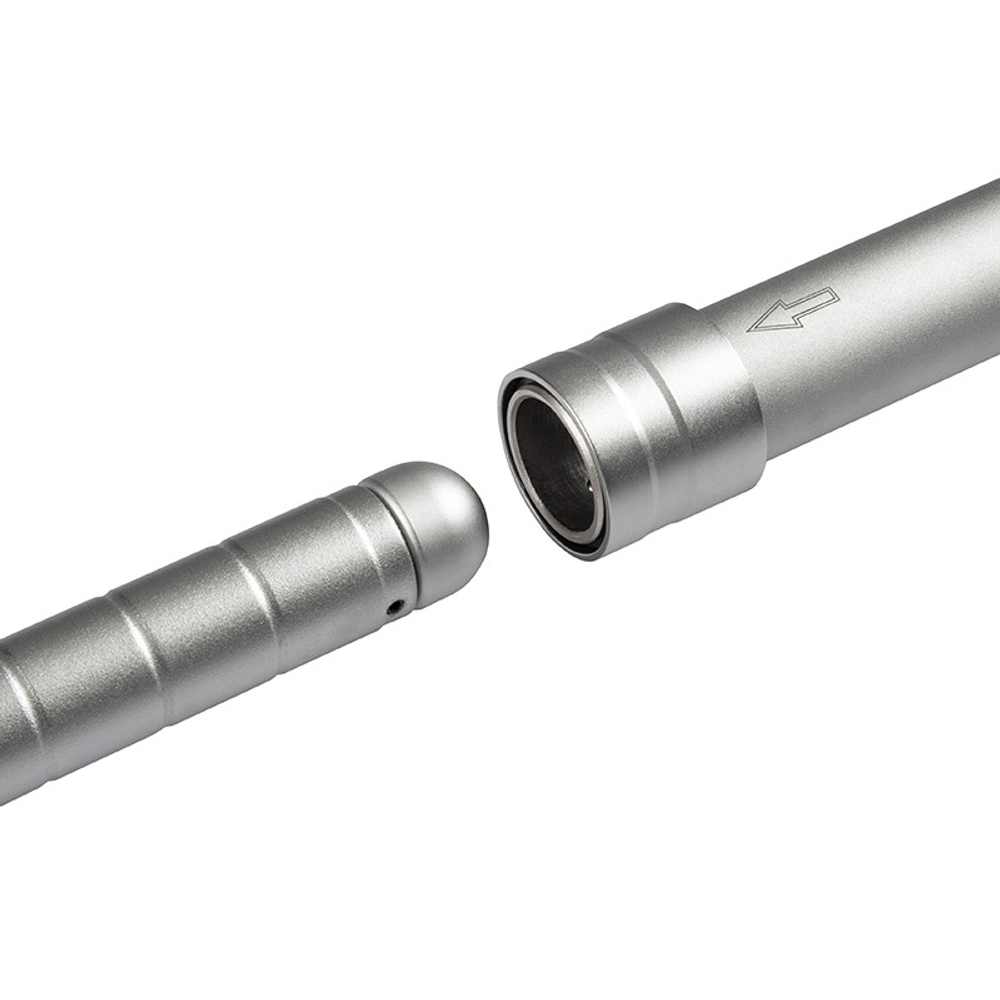

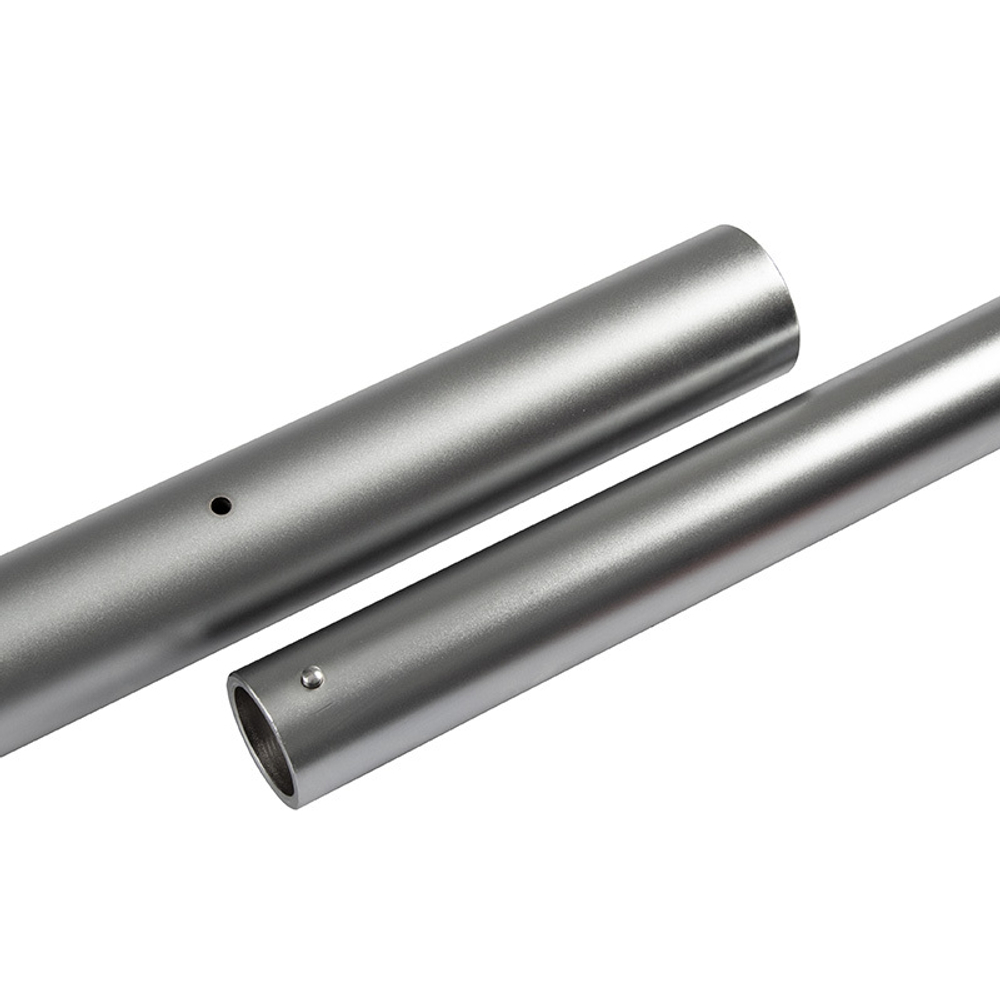

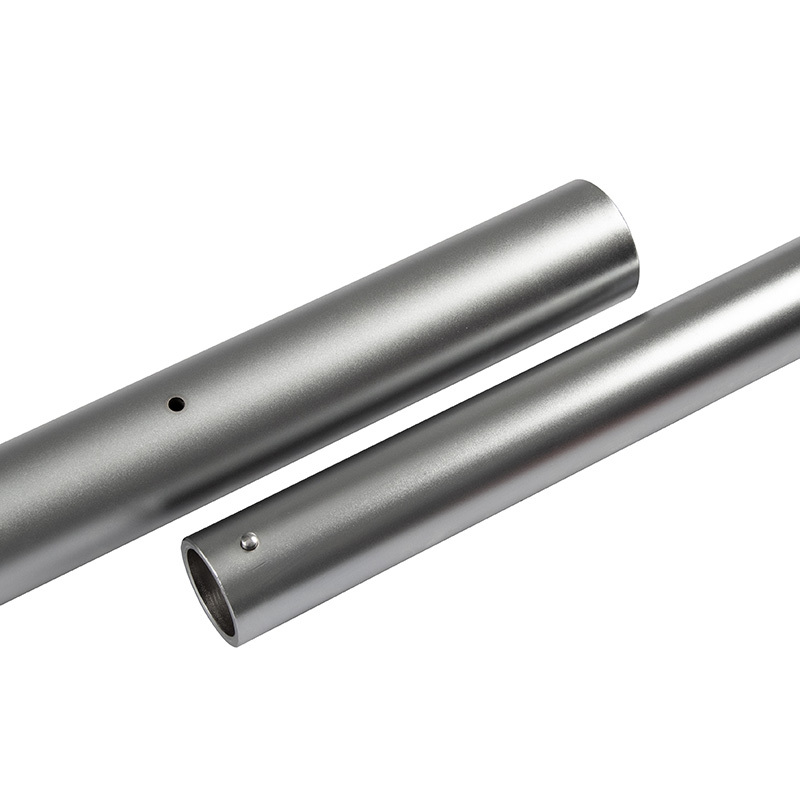

| Длина основного рычага-удлинителя | 771 мм |
| Длина дополнительного рычага-удлинителя | 362 мм |
| Общая длина ключа в сборе | 1615 мм |
| Материалы | Алюминий (корпус ключа), сталь Cr-Mo (детали механизма), сталь Cr-V, хром (рычаги-удлинители), пластик PE-HD (футляр) |
| Индивидуальная упаковка | Пластиковый футляр |
| Размеры футляра | 1300×270×128 мм |
| Вес | 10,90 кг |
| Страна-изготовитель | Тайвань |
* Указана погрешность в режиме CW (вправо, по часовой стрелке), соответствующем проводимым испытаниям и указанным производителем в паспорте изделия.
Установка предельного усилия затяжки перед началом работы

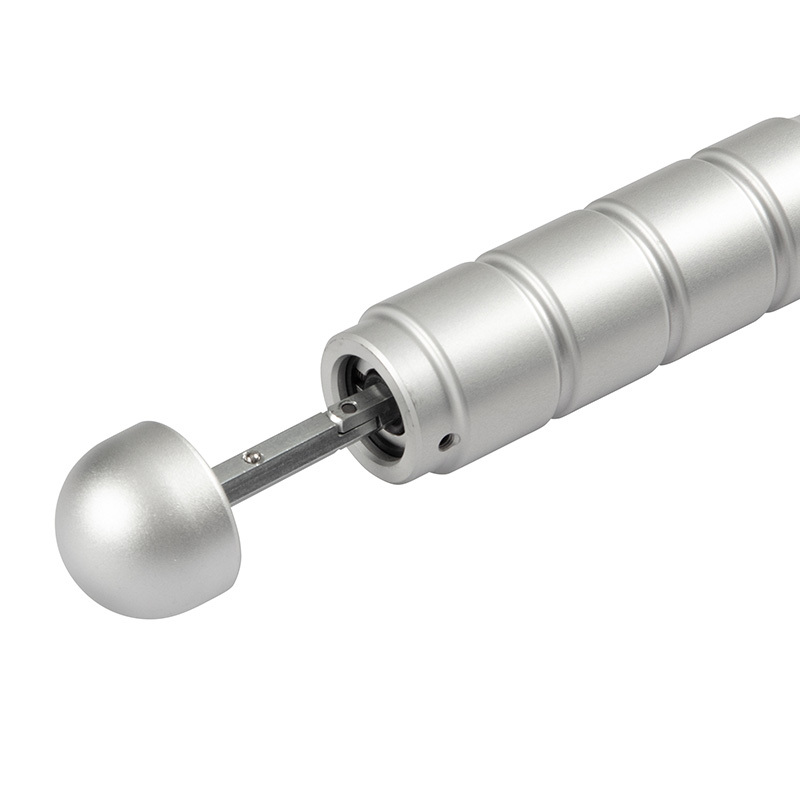

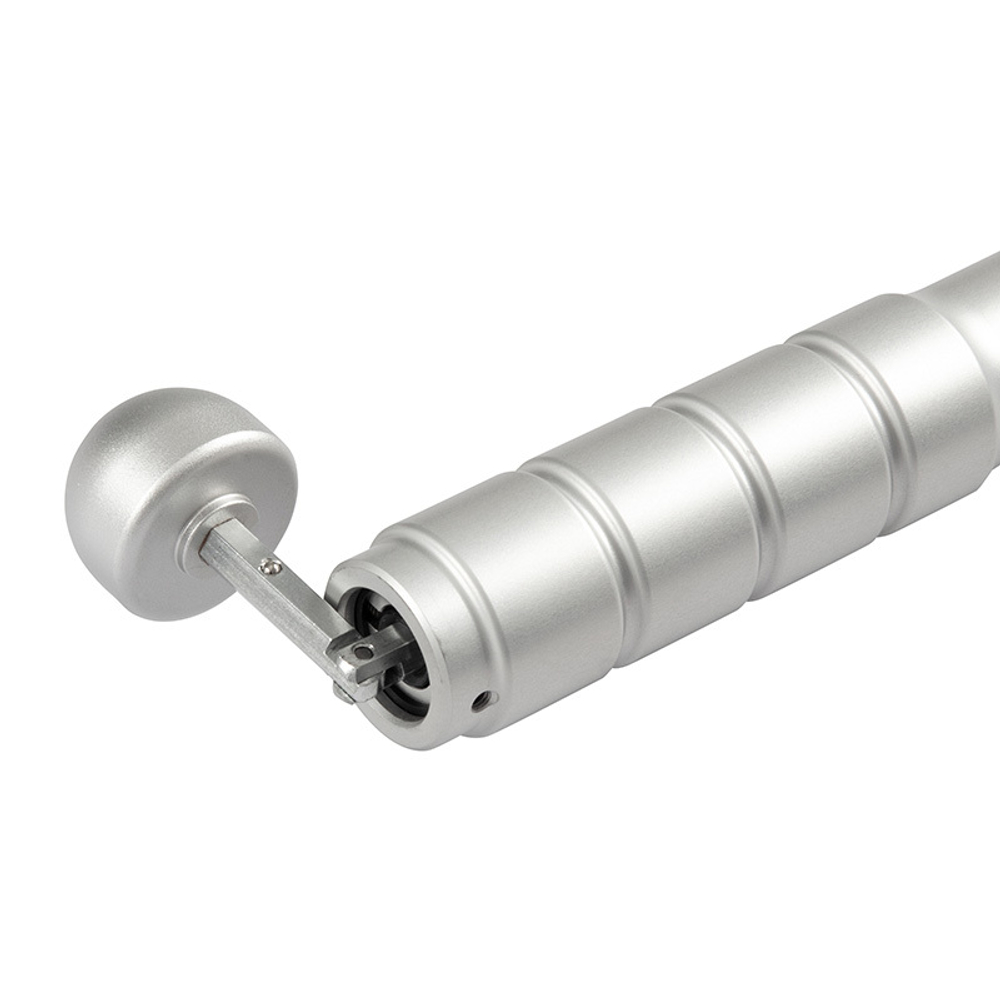

1. Вытащите регулировочный винт, потянув за колпачок.

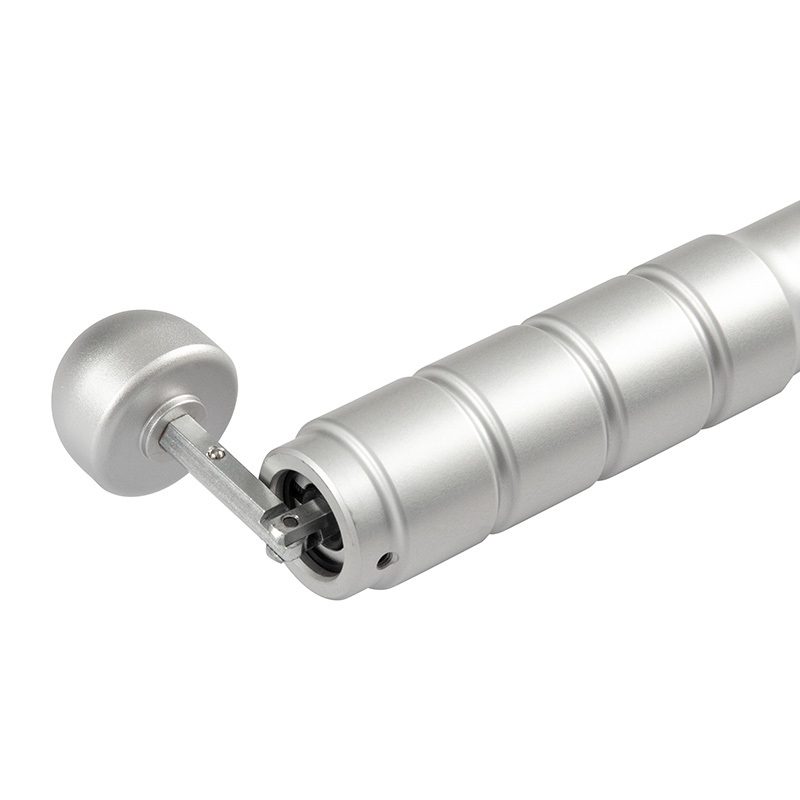

2. Поверните шарнир регулировочного винта на 90 градусов.
3. Установите требуемое усилие затяжки вращением винта влево или вправо.
4. Верните регулировочный винт в исходное положение.
Качество
Ключ изготовлен в соответствии с требованиями стандартов DIN ISO 6789:2017 & ASME B107.300-2010.
Для гарантии точности регулярно проводите калибровку инструмента. Рекомендуемый период калибровки динамометрического ключа — не реже одного раза в 12 месяцев или 5000 циклов работы.
Комплектация
• Динамометрический ключ
• Калибровочный сертификат производителя
• Руководство по эксплуатации

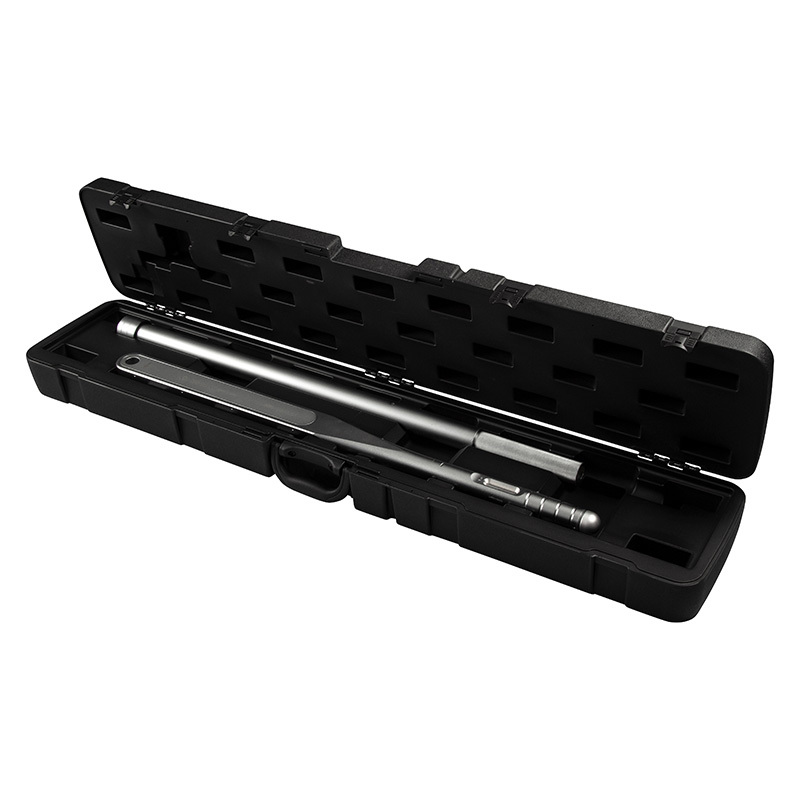

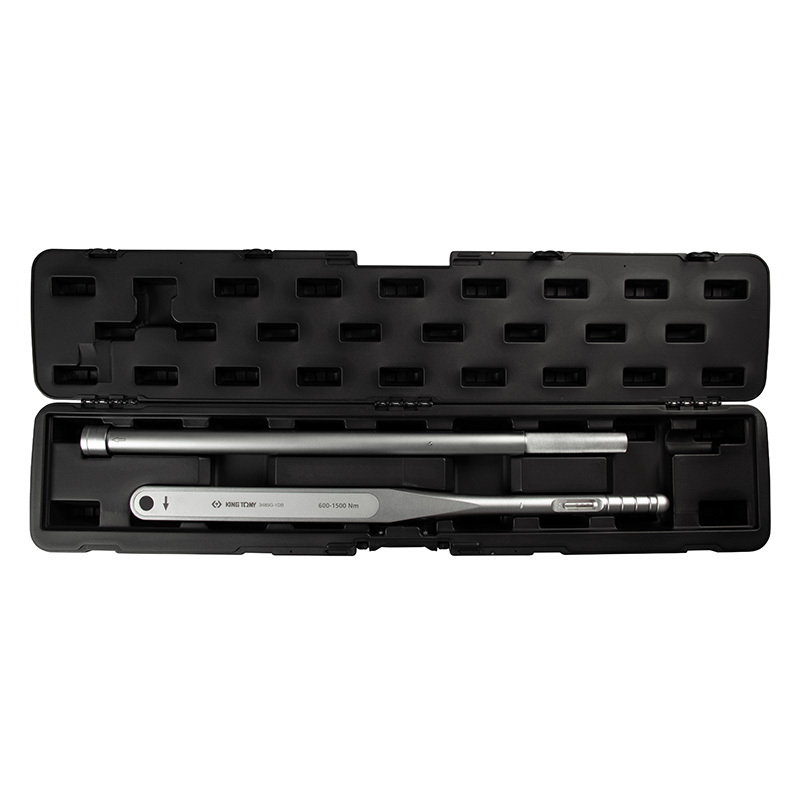

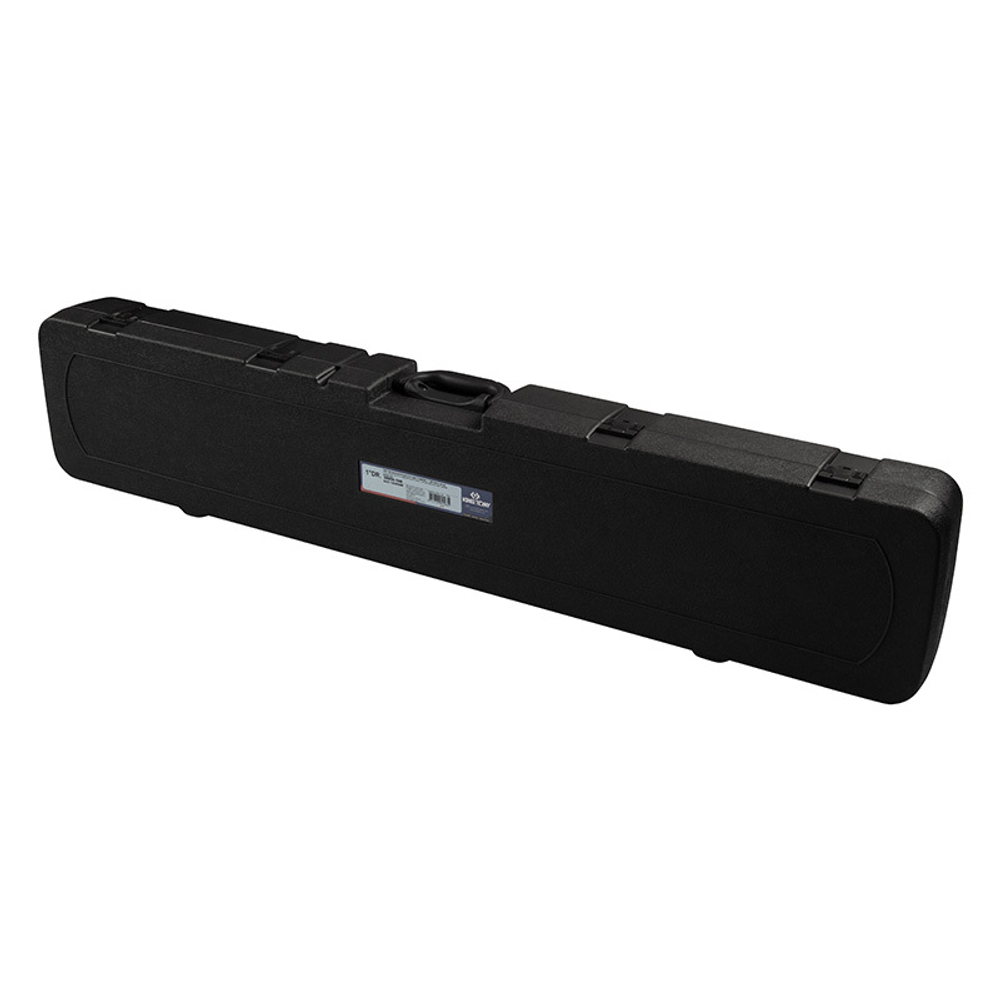

• Пластиковый PE-HD футляр
Гарантия
С условиями гарантии можно ознакомиться в разделе Гарантия.
