- KING TONY (9AK21) Набор для обслуживания сцепления с саморегулирующейся муфтой SAC, 37 предметов
Назначение
Набор KING TONY 9AK21 предназначен для установки сцепления SAC (Self Adjusting Clutch). Набор подходит практически для всех типов саморегулирующихся сцеплений любых марок автомобилей.
Особенности

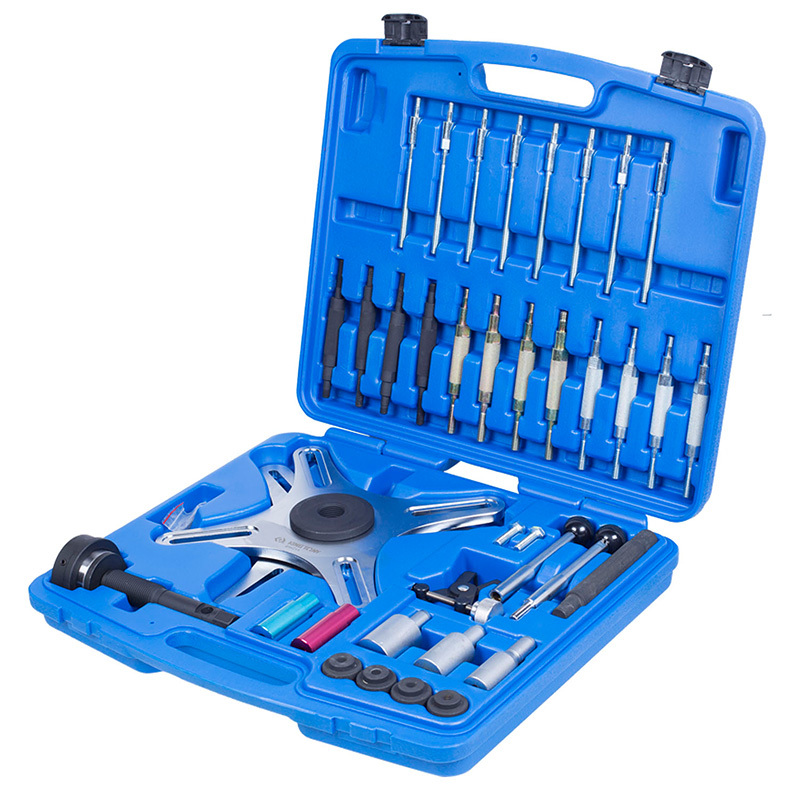

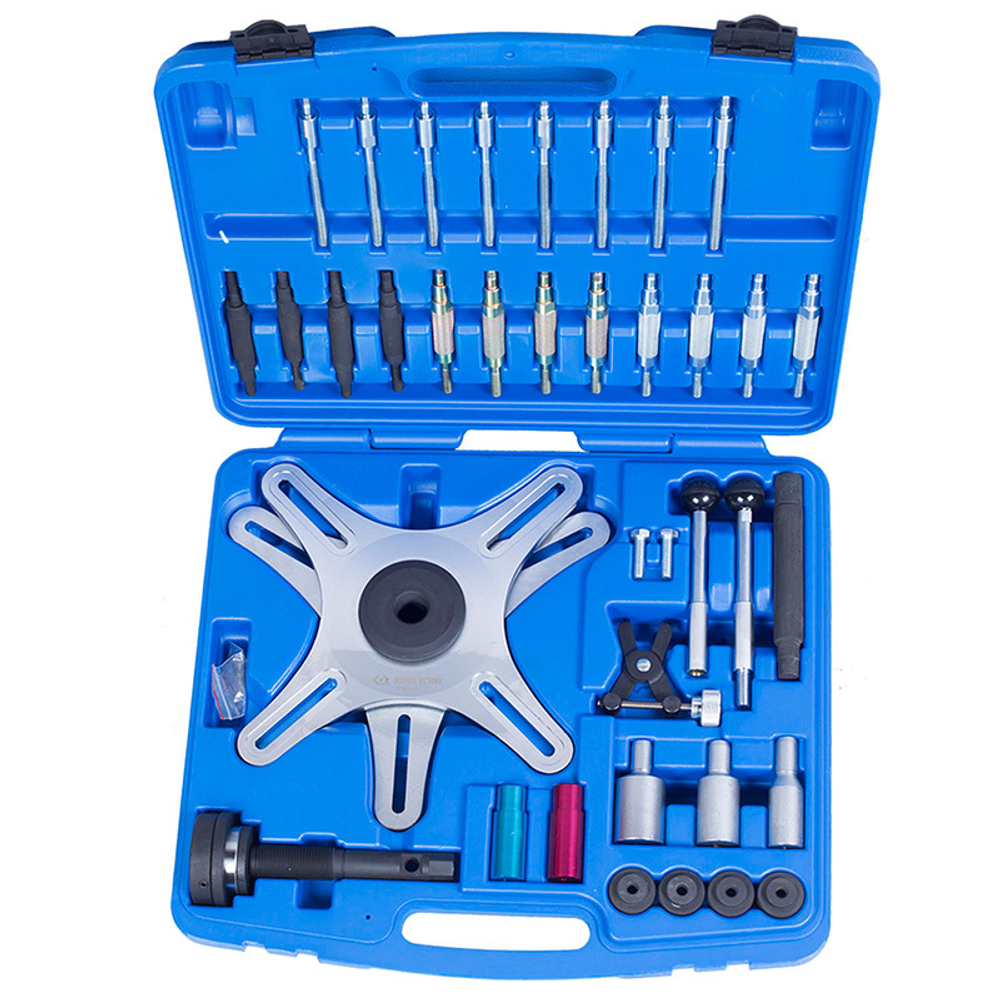

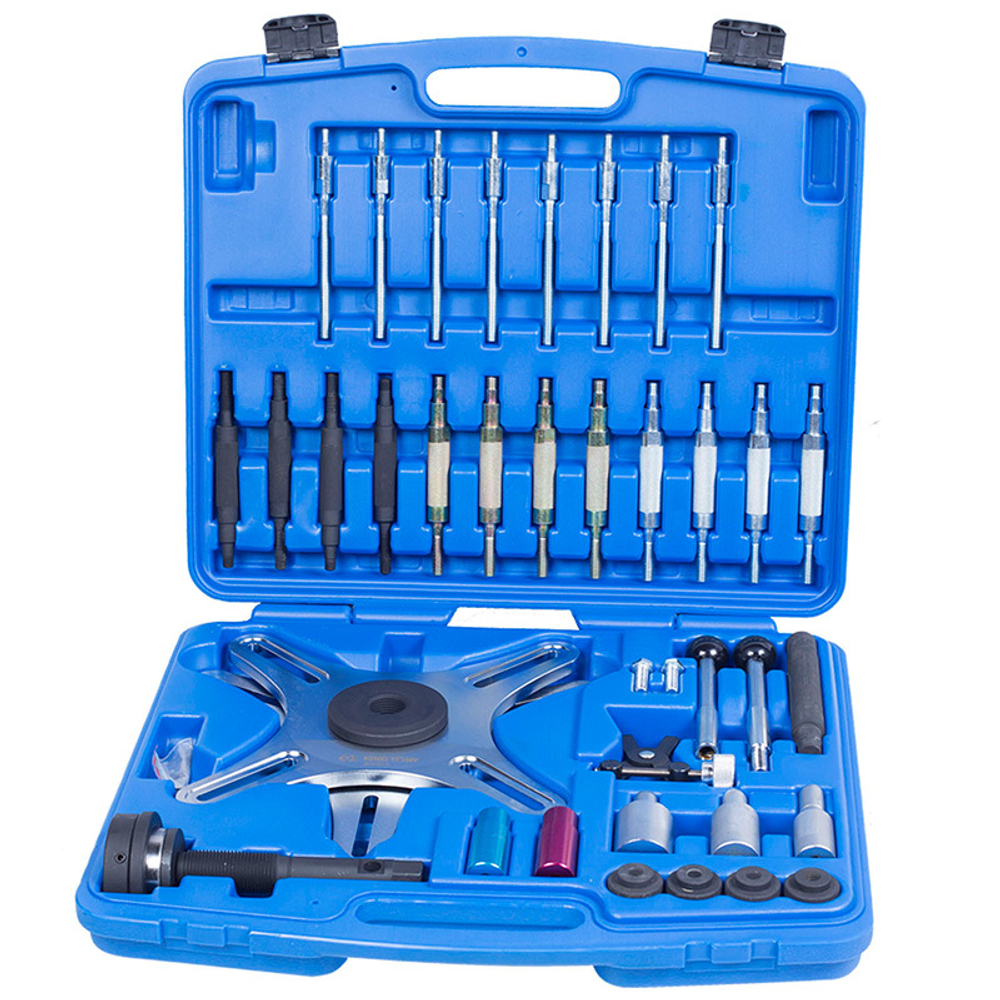

• Набор для обслуживания сцепления включает в себя приспособления как для трех, так и для четырех опорных конструкций сцеплений.
• Использование данного набора значительно упростит работу и позволит избежать ошибок при установке сцепления.

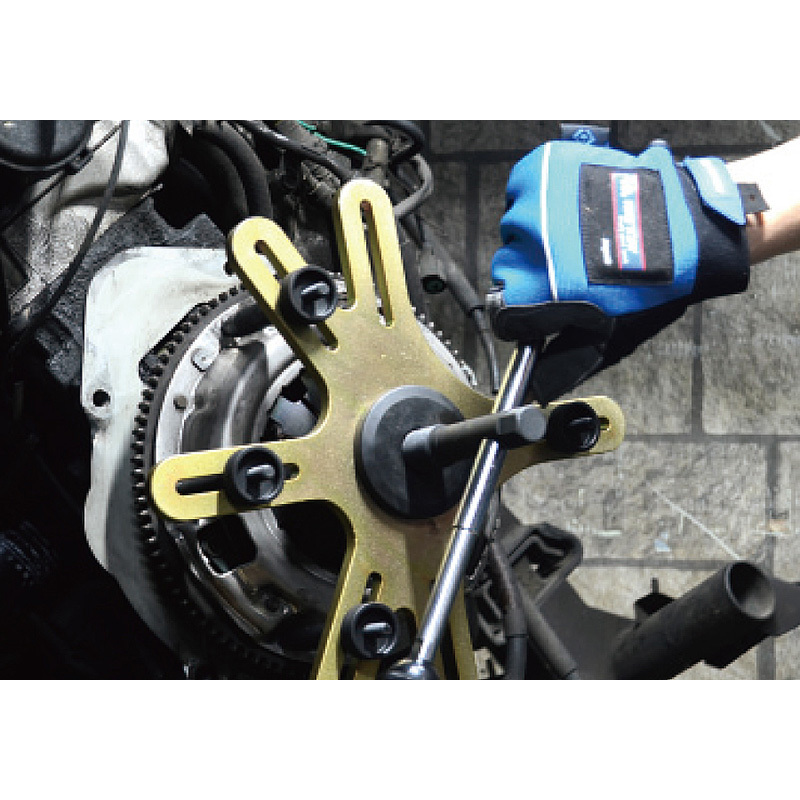

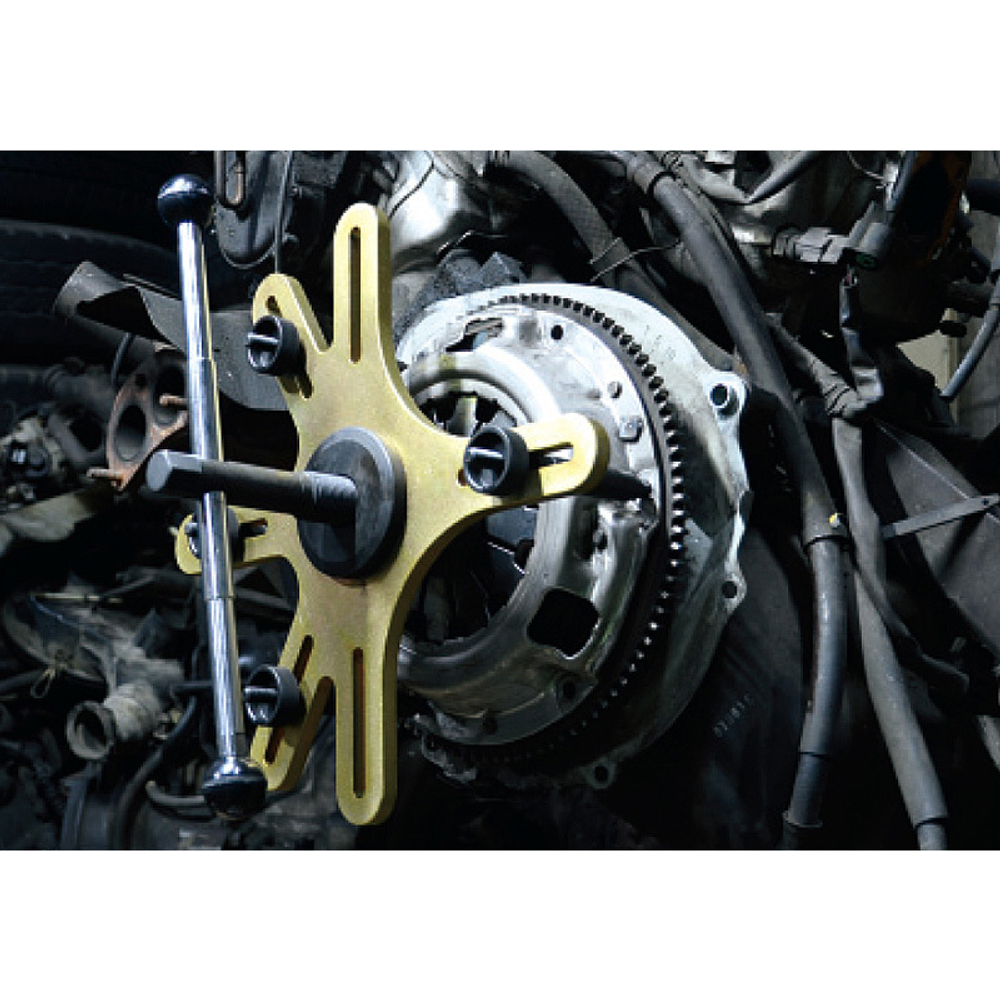

Технология установки сцепления
1. Отцентрируйте ведомый диск с помощью специальной центрирующей оправки.
2. Установите корзину сцепления на маховик, соблюдая посадку на центрирующих штифтах. На этом этапе корзину еще не закрепляйте!
3. Зафиксируйте три резьбовых пальца через 120 градусов относительно друг друга.
4. Установите нажимной шток на резьбовые пальцы, подведите к корзине и зафиксируйте его тремя резьбовыми гайками с накаткой.
5. Вращайте нажимной шток устройства, нагружая диафрагменную пружину, чтобы корзина сцепления прилегла к маховику.
6. Прикрепите корзину к маховику крепежными болтами через соответствующие отверстия.
7. Вновь разгрузите диафрагменную пружину и удалите нажимной шток, центрирующую оправку и три резьбовых пальца, после чего вверните вместо них оставшиеся три крепежных болта.
8. Затяните все крепежные болты тарированным моментом.
Технические характеристики
Количество предметов – 37
Вес – 10,750 кг
