Ремкомплект для гайковерта 33411-040, комплект (3,4,11(2 шт),25,29(6 шт),32,39,44,45) KING TONY 33411-ATK

Ремкомплект для гайковерта 33411-040, комплект (3,4,11(2 шт),25,29(6 шт),32,39,44,45) KING TONY 33411-ATK

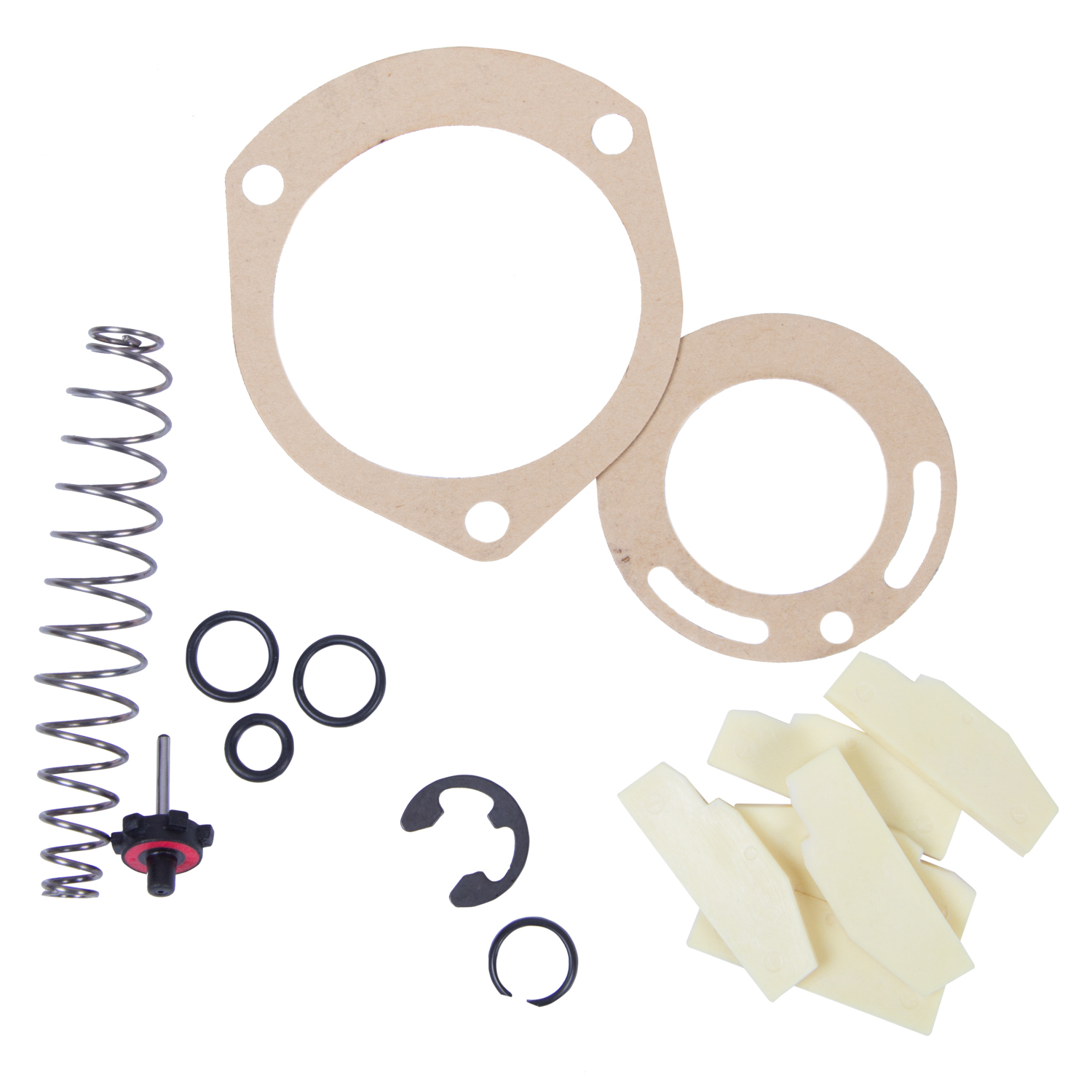

Состав ремкомплекта

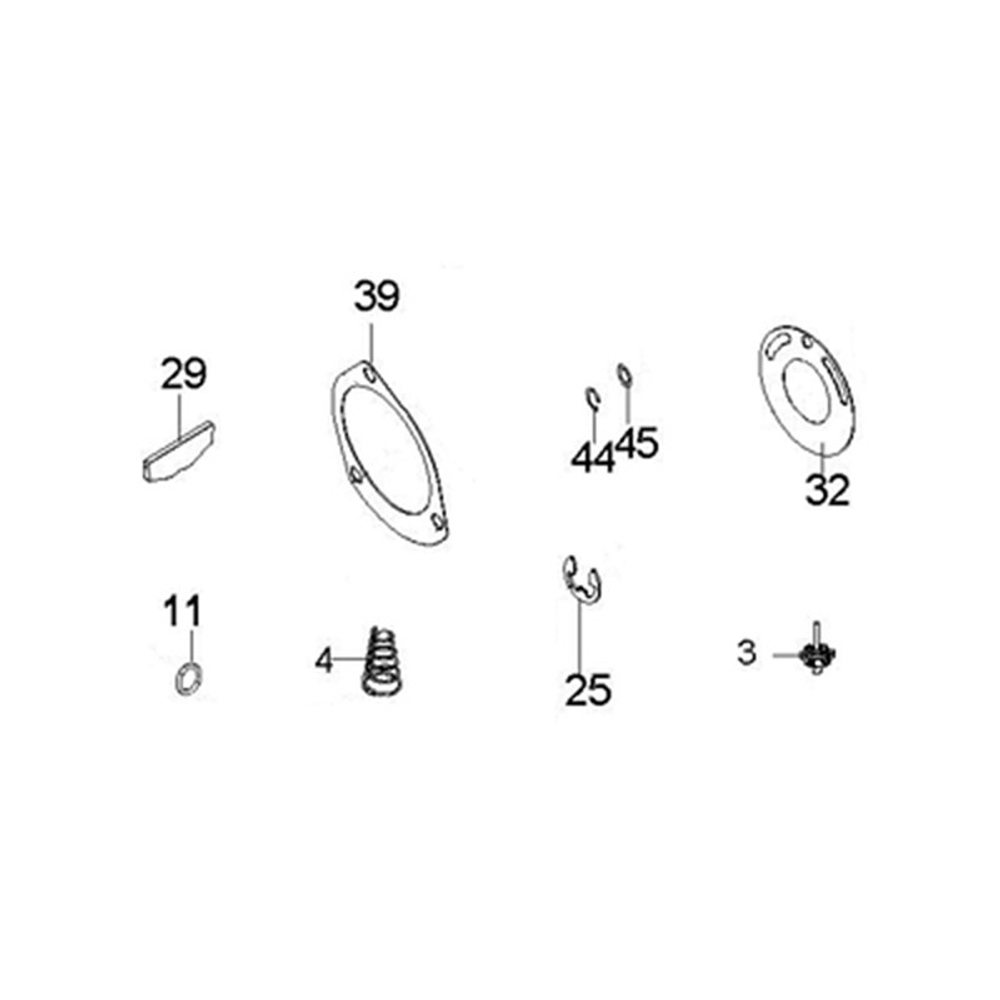

Номера по спецификации (количество): 3, 4, 11(2), 25, 29(6), 32, 39, 44, 45



Входит в состав спецификации к моделям гайковертов: 33411-04033412-040



Спецификация (модели гайковертов 33411-04033412-040)






Номер детали Наименование детали Количество в составе спецификации

Входит в состав ремкомплекта Код ремкомплекта
1 Корпус двигателя в сборе (включая 02, 07, 20A) 1   33411-B01
2 Прокладка (седло) воздушного клапана 1 33411-B01 33411-A02
3 Клапан воздушный 1 33411-ATK 33411-A03
4 Пружина 1 33411-ATK 33411-A04
5 Выпускной воздушный дефлектор 1   33411-A05
5A Глушитель 1   33621-B43
6 Штуцер подачи воздуха (19 BSPT) 1   33411-A06
6A Штуцер подачи воздуха (18 NPT) 1   33411-A06A
7 Пресс-масленка 1 33411-B01 33411-A07
8 Курок 1   33411-A08
11 Уплотнительное кольцо 2 33411-ATK 33411-A11
12 Обратный клапан 1   33411-A12
13 Стальной шарик (для фиксации обратного клапана) 1   33411-A13
14 Пружина 1   33411-A14
15 Ручка обратного клапана (регулятора) 1   33411-A15
16 Винт обратного клапана (регулятора) 1   33411-A16
20A Уплотнительное кольцо 1 33411-B01 33411-A20A
22 Ротор 1   33411-B22
23 Подшипник 1   33411-A23
24 Подшипник 1   33411-B24
25 Стопорное кольцо 1 33411-ATK 33411-A25
26 Цилиндр 1   33411-B26
27 Штифт цилиндра 1   33411-B27
29 Лопасть ротора 6 33411-ATK 33411-B29
30 Передняя торцевая пластина 1   33411-B30
31 Задняя торцевая пластина 1   33411-B31
32 Прокладка торцевой пластины 1 33411-ATK 33411-A32
33 Шайба прижимная 2   33411-A33
34 Обойма молотков 1   33411-B34
35 Штифт молотков 2   33411-A35
36 Шайба обоймы молотков 1   33411-A36
37 Молоток 2   33411-A37
38 Корпус ударного механизма 1 33411-ATK5 33411-B38
38A Направляющая корпуса ударного механизма 1   33411-A38A
39 Прокладка корпуса ударного механизма 1 33411-ATK 33411-A39
40 Втулка корпуса ударного механизма 1 33411-ATK5 33411-B40
41 Винт корпуса ударного механизма 3   33411-A41
43A Стандартная ось 1 33411-ATK3 33411-B43A
44 Фиксатор ударной насадки 1 33411-ATK3, 33411-ATK 33411-A44
45 Уплотнительное кольцо 1 33411-ATK3, 33411-ATK 33411-A45
  Стандартная ось в сборе (включая 43A, 44, 45) 1   33411-ATK3
  Корпус ударного механизма в сборе (включая 38, 40) 1   33411-ATK5
  Ремкомплект (включая 3, 4, 11(2), 25, 29(6), 32, 39, 44, 45) 1   33411-ATK
Вес, кг 0,026
Производитель KING TONY
