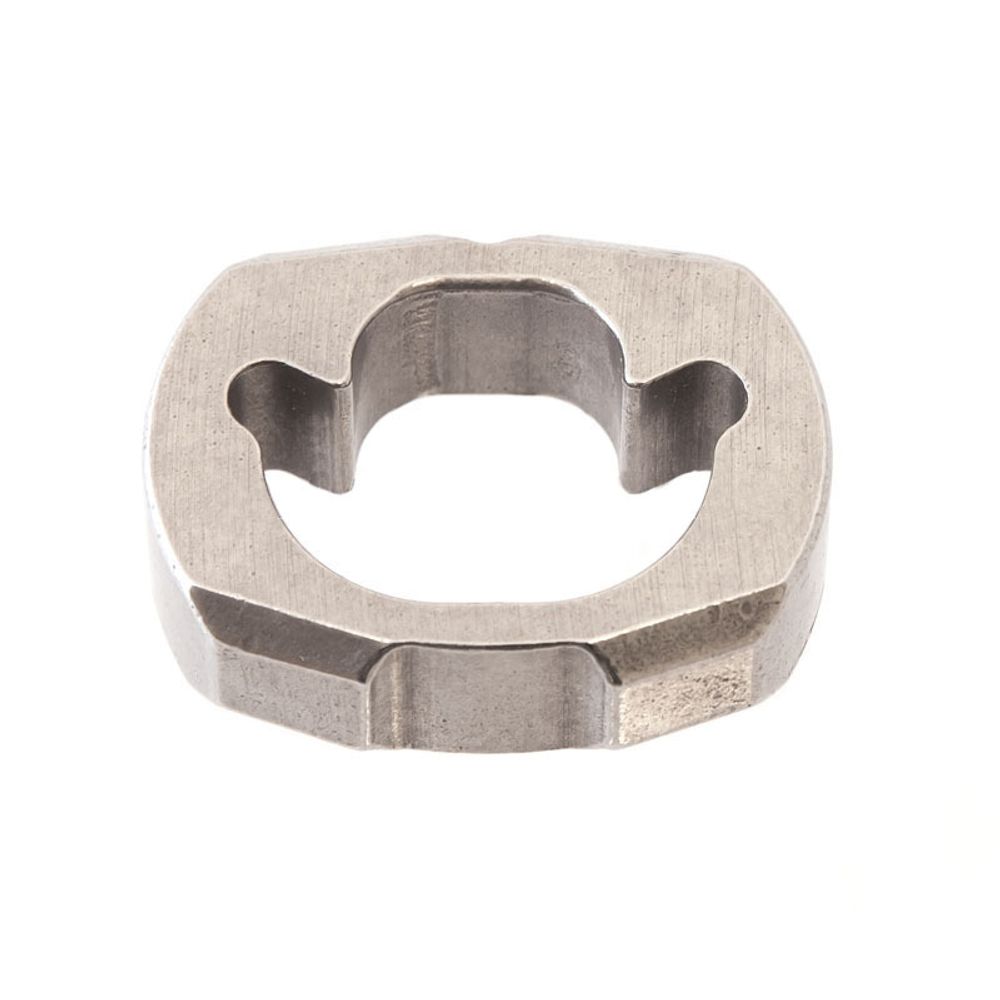

- KING TONY (33411-A37) Ремкомплект для гайковертов 33411-040, 33411-050, 33611-055, молоток
Описание
Характеристики
Отзывы
Описание
Номер по спецификации: 37
Количество: 1
Входит в состав спецификации к моделям гайковертов: 33411-040, 33411-050, 33412-040, 33412-050, 33421-040, 33611-055
Спецификация (модели гайковертов 33411-050, 33412-050)
| Номер детали | Наименование детали | Количество в составе спецификации |
Входит в состав ремкомплекта | Код ремкомплекта |
| 1 | Корпус двигателя в сборе (включая 02, 07, 20A) | 1 | 33411-B01 | |
| 2 | Прокладка (седло) воздушного клапана | 1 | 33411-B01 | 33411-A02 |
| 3 | Клапан воздушный | 1 | 33411-BTK | 33411-A03 |
| 4 | Пружина | 1 | 33411-BTK | 33411-A04 |
| 5 | Выпускной воздушный дефлектор | 1 | 33411-A05 | |
| 5A | Глушитель | 1 | 33621-B43 | |
| 6 | Штуцер подачи воздуха (19 BSPT) | 1 | 33411-A06 | |
| 6A | Штуцер подачи воздуха (18 NPT) | 1 | 33411-A06A | |
| 7 | Пресс-масленка | 1 | 33411-B01 | 33411-A07 |
| 8 | Курок | 1 | 33411-A08 | |
| 11 | Уплотнительное кольцо | 2 | 33411-BTK | 33411-B11 |
| 12 | Обратный клапан | 1 | 33411-A12 | |
| 13 | Стальной шарик (для фиксации обратного клапана) | 1 | 33411-A13 | |
| 14 | Пружина | 1 | 33411-A14 | |
| 15 | Ручка обратного клапана (регулятора) | 1 | 33411-A15 | |
| 16 | Винт обратного клапана (регулятора) | 1 | 33411-A16 | |
| 20A | Уплотнительное кольцо | 1 | 33411-B01 | 33411-A20A |
| 22 | Ротор | 1 | 33411-B22 | |
| 23 | Подшипник | 1 | 33411-A23 | |
| 24 | Подшипник | 1 | 33411-B24 | |
| 25 | Стопорное кольцо | 1 | 33411-BTK | 33411-A25 |
| 26 | Цилиндр | 1 | 33411-B26 | |
| 27 | Штифт цилиндра | 1 | 33411-B27 | |
| 29 | Лопасть ротора | 6 | 33411-BTK | 33411-B29 |
| 30 | Передняя торцевая пластина | 1 | 33411-B30 | |
| 31 | Задняя торцевая пластина | 1 | 33411-B31 | |
| 32 | Прокладка торцевой пластины | 1 | 33411-BTK | 33411-A32 |
| 33 | Шайба прижимная | 2 | 33411-A33 | |
| 34 | Обойма молотков | 1 | 33411-B34 | |
| 35 | Штифт молотков | 2 | 33411-A35 | |
| 37 | Молоток | 2 | 33411-A37 | |
| 38 | Корпус ударного механизма | 1 | 33411-BTK5 | 33411-B38 |
| 38A | Направляющая корпуса ударного механизма | 1 | 33411-A38A | |
| 39 | Прокладка корпуса ударного механизма | 1 | 33411-BTK | 33411-A39 |
| 40 | Втулка корпуса ударного механизма | 1 | 33411-BTK5 | 33411-B40 |
| 41 | Винт корпуса ударного механизма | 3 | 33411-A41 | |
| 43A | Стандартная ось | 1 | 33411-BTK3 | 33411-B43A |
| 44 | Фиксатор ударной насадки | 1 | 33411-BTK3, 33411-BTK | 33411-A44 |
| 45 | Уплотнительное кольцо | 1 | 33411-BTK3, 33411-BTK | 33411-A45 |
| Стандартная ось в сборе (включая 43A, 44, 45) | 1 | 33411-BTK3 | ||
| Корпус ударного механизма в сборе (включая 38, 40) | 1 | 33411-BTK5 | ||
| Ремкомплект (включая 3, 4, 11(2), 25, 29(6), 32, 39, 44, 45) | 1 | 33411-BTK |
Характеристики
Вес, кг
0,098
Производитель
KING TONY
