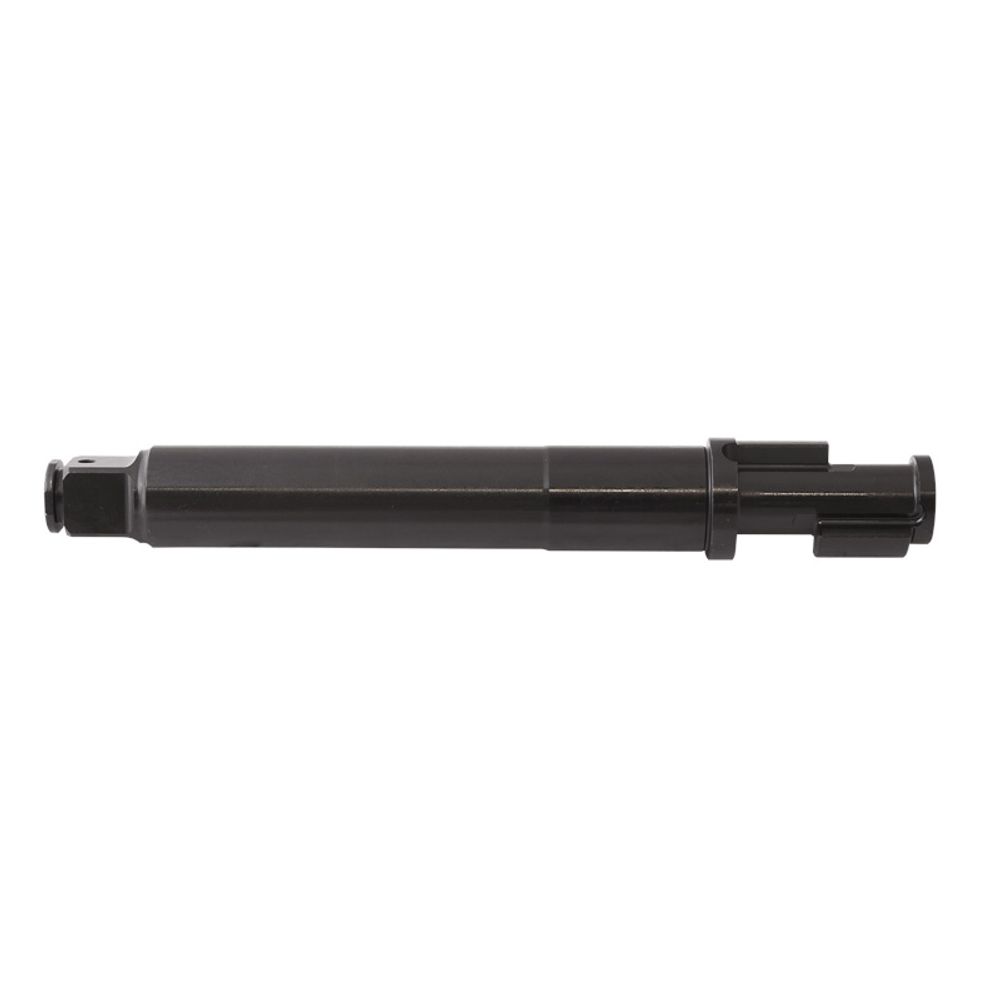

- KING TONY (33832-C38B) Ремкомплект для гайковерта 33832-180, 33842-180, ось удлиненная
Описание
Характеристики
Отзывы
Описание
Номер по спецификации: 38B
Количество: 1 шт
Общая длина оси: нет данных
Подходит к моделям гайковертов: 33832-180, 33842-180
Спецификация (модели гайковертов 33831-180, 33832-180)
| Номер детали | Наименование детали | Количество в составе спецификации |
Входит в состав ремкомплекта | Код ремкомплекта |
| 1 | Рукоятка гайковёрта (включая 2A) | 1 | 33812-A01 | |
| 2A | Прокладка дроссельного клапана | 1 | 33812-A01 | 33812-A02A |
| 3 | Шток дроссельного клапана | 1 | 33812-A03 | |
| 4 | Клапан воздушного дросселя | 1 | 33812-A04 | |
| 5 | Пружина | 1 | 33832-CTK | 33812-A05 |
| 6 | Уплотнительное кольцо | 1 | 33832-CTK | 33812-A06 |
| 10B | Штуцер подачи воздуха | 1 | 33812-A10B | |
| 11 | Прокладка резиновая | 1 | 33812-A11 | |
| 12 | Штифт | 2 | 33812-A12 | |
| 13 | Курок | 1 | 33812-A13 | |
| 14 | Штифт | 2 | 33812-A14 | |
| 16 | Уплотнительное кольцо | 1 | 33832-CTK | 33812-A06 |
| 17 | Обратный клапан | 1 | 33812-A17 | |
| 18 | Стальной шарик | 1 | 33832-CTK | 33812-A18 |
| 19 | Пружина | 1 | 33832-CTK | 33411-A14 |
| 20 | Штифт | 1 | 33812-A20 | |
| 21A | Винт | 6 | 33812-A21A | |
| 22 | Прокладка | 1 | 33832-CTK | 33812-A22 |
| 23 | Подшипник | 1 | 33812-ATK1 | 33812-A23 |
| 24 | Задняя торцевая пластина | 1 | 33812-ATK1 | 33812-A24 |
| 26 | Лопасть ротора | 6 | 33832-CTK | 33812-A26 |
| 27 | Ротор | 1 | 33812-A27 | |
| 28 | Цилиндр | 1 | 33812-A28 | |
| 29 | Штифт | 1 | 33812-ATK2 | 33812-A29 |
| 29A | Штифт | 1 | 33812-ATK1 | 33812-A29A |
| 30 | Передняя торцевая пластина в сборе (включая 31) | 1 | 33812-ATK2 | 33812-A30 |
| 31 | Подшипник | 1 | 33812-A30, 33812-ATK2 | 33812-A31 |
| 32 | Прокладка передней торцевой пластины | 1 | 33832-CTK | 33812-A32 |
| 33 | Корпус двигателя | 1 | 33832-C33 | |
| 34 | Подшипник | 1 | 33832-C34 | |
| 35 | Штифт молотков | 2 | 33832-C35 | |
| 36 | Обойма молотков | 1 | 33832-C36 | |
| 37 | Молоток | 2 | 33832-C37 | |
| 38A | Стандартная ось | 1 | 33812-ATK3 | 33832-C38A |
| 38B | Удлиненная ось | 1 | 33812-ATK4 | 33832-C38B |
| 41 | Втулка корпуса ударного механизма | 1 | 33812-ATK5 | 33832-C41 |
| 42 | Прокладка корпуса ударного механизма | 1 | 33812-ATK5, 33832-CTK | 33832-C42 |
| 43 | Корпус ударного механизма | 1 | 33832-C43 | |
| 44 | Шайба | 2 | 33812-A44 | |
| 44A | Шайба | 6 | 33812-A44A | |
| 45 | Боковая рукоятка | 1 | 33812-A45 | |
| 46 | Винт | 4 | 33621-B04 | |
| 47 | Сальник | 1 | 33812-ATK5 | 33812-A47 |
| 48 | Уплотнительное кольцо | 1 | 33812-ATK3, 33812-ATK4, 33832-CTK | 33812-A48 |
| 49 | Фиксатор ударной насадки | 1 | 33812-ATK3, 33812-ATK4, 33832-CTK | 33812-A49 |
| 51 | Кронштейн рукоятки | 1 | 33832-C51 | |
| 61 | Гайка | 4 | 33812-A61 | |
| TK-01 | Задняя торцевая пластина в сборе (включая 23, 24, 29A) | 33812-ATK1 | ||
| TK-02 | Передняя торцевая пластина в сборе (включая 29, 30, 31) | 33812-ATK2 | ||
| TK-03 | Стандартная ось в сборе (включая 38A, 48, 49) | 33812-ATK3 | ||
| TK-04 | Удлиненная ось (включая 38B, 48, 49) | 33812-ATK4 | ||
| TK-05 | Корпус ударного механизма в сборе (включая 41, 42, 47) | 33812-ATK5 | ||
| TK | Ремкомплект (включая 5, 6, 16, 18, 19, 22, 26 ( 6 ), 32, 42, 48, 49) | 33832-CTK |
Характеристики
Вес, кг
2,300
Производитель
KING TONY
