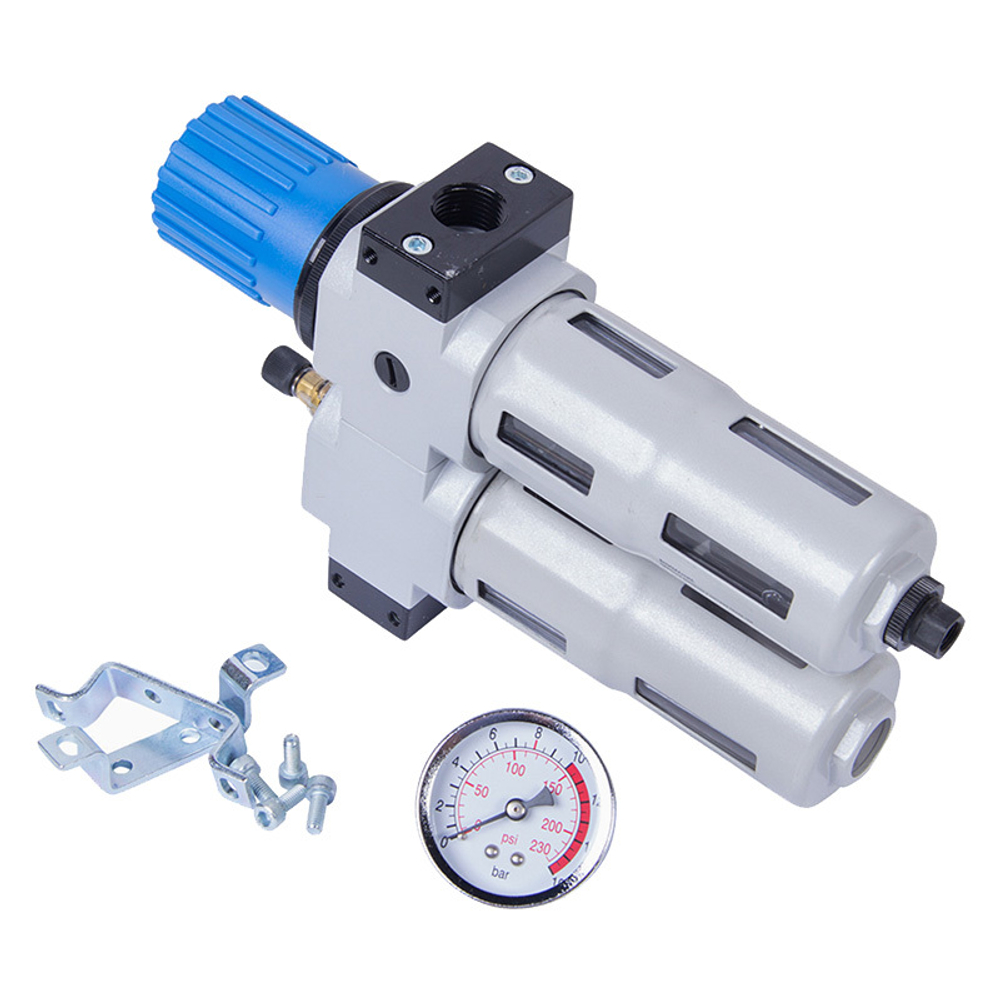

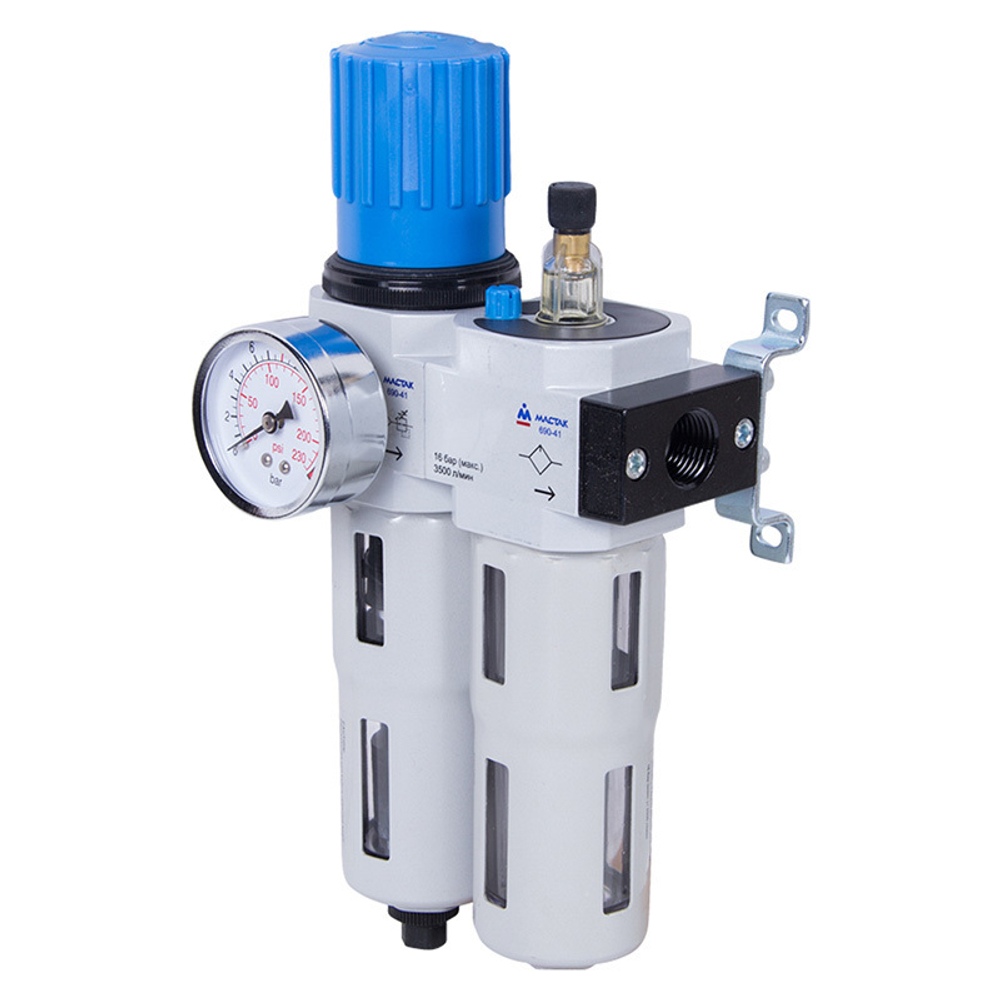

МАСТАК (690-41) Фильтр влагоотделитель с редуктором и лубрикатор 1/2", 16 бар

Фильтр влагоотделитель с редуктором и лубрикатор 1/2", 16 бар МАСТАК 690-41

Назначение

Блок МАСТАК 690-41 устанавливается в пневмолинию и предназначен для подготовки сжатого воздуха (фильтрация, регулировка и добавление масла) для пневматического инструмента и оборудования.



Конструкция устройства

• Фильтр

Назначение: сбор конденсата влаги, образующейся в воздушной магистрали в результате перепадов давления и температуры окружающей среды. Конденсат накапливается в колбе устройства, и по мере заполнения сливается через выводной клапан.

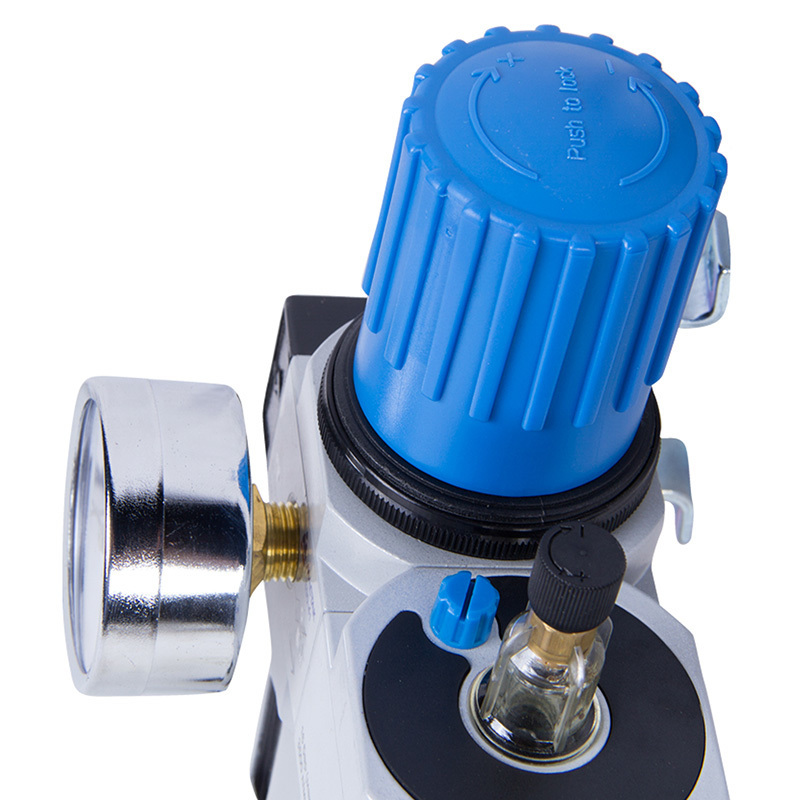

• Редуктор

Назначение: выставление номинального давления на выходе, необходимого для нормальной работы инструментов и оборудования. Механизм редуктора встроен в блок фильтра.

• Манометр

Назначение: контроль давления, устанавливаемого редуктором. Манометр установлен на корпусе блока фильтра.

• Лубрикатор

Назначение: добавление в воздушную магистраль масла в виде аэрозоли, для смазки пневмоинструмента. Во время работы специальное масло порционно подается в магистраль из заранее заправленной прозрачной емкости.



Меры предосторожности

- Соблюдайте правильность подключения блока в воздушную магистраль.
- Не подключайте устройство к магистрали, давление в которой превышает максимально допустимое.
- Следите за уровнем масла в лубрикаторе и своевременно добавляйте его по мере расхода.



Технические характеристики

Рабочее давление, бар 1,5 - 12
Максимальное давление, бар 16
Пропускная способность, л/мин 3500
Сброс конденсата автоматический
Рабочий диапазон температур от -10 до 60°С
Фильтрующий элемент (степень очистки), мкм 5
Объем колбы, мл 140
Соединение, резьба вход/выход 1/2” внутр. / 1/2” внутр.
Габариты, мм 300х154х64
Вес, кг 2
Соединение, резьба 1/2”
Пропускная способность 3500 л/мин
Вес, кг 2
Производитель MACTAK
