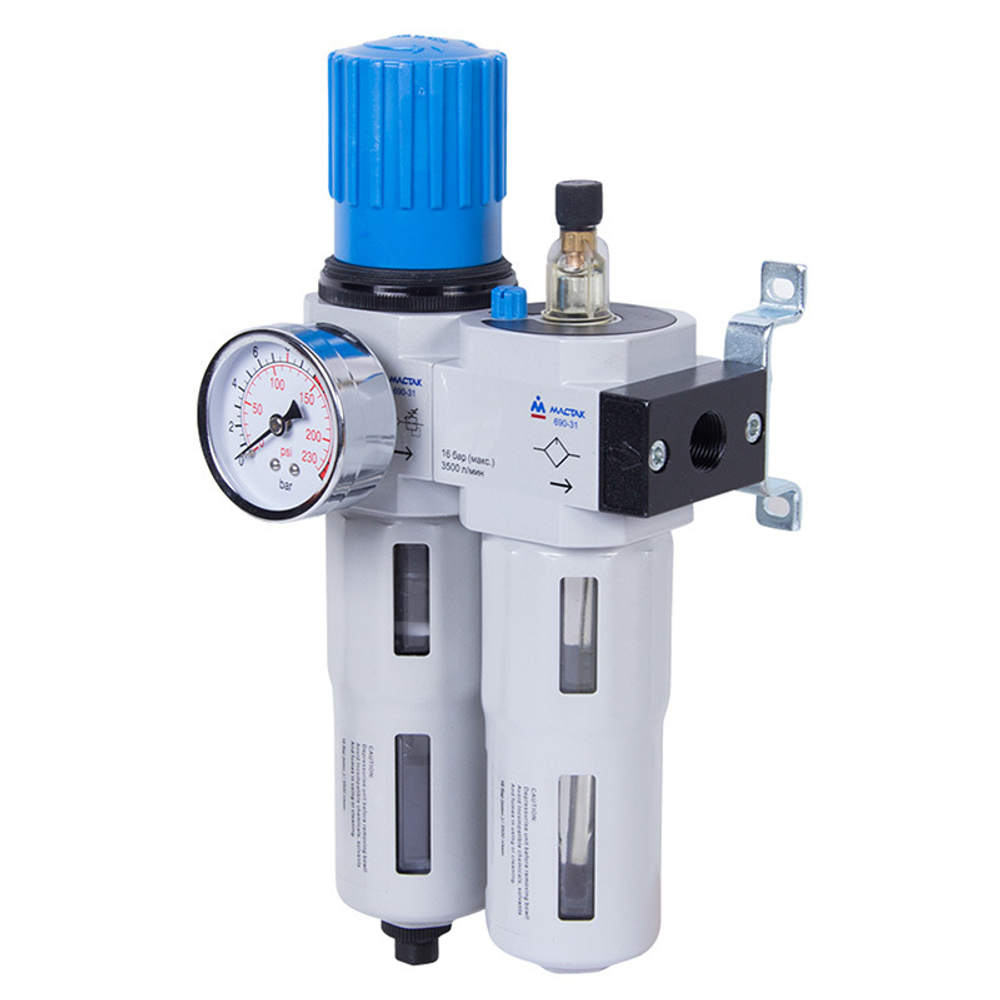

МАСТАК (690-31) Фильтр влагоотделитель с редуктором и лубрикатор 3/8", 16 бар

Назначение

Блок МАСТАК 690-31 устанавливается в пневмолинию и предназначен для подготовки сжатого воздуха (фильтрация, регулировка и добавление масла) для пневматического инструмента и оборудования.

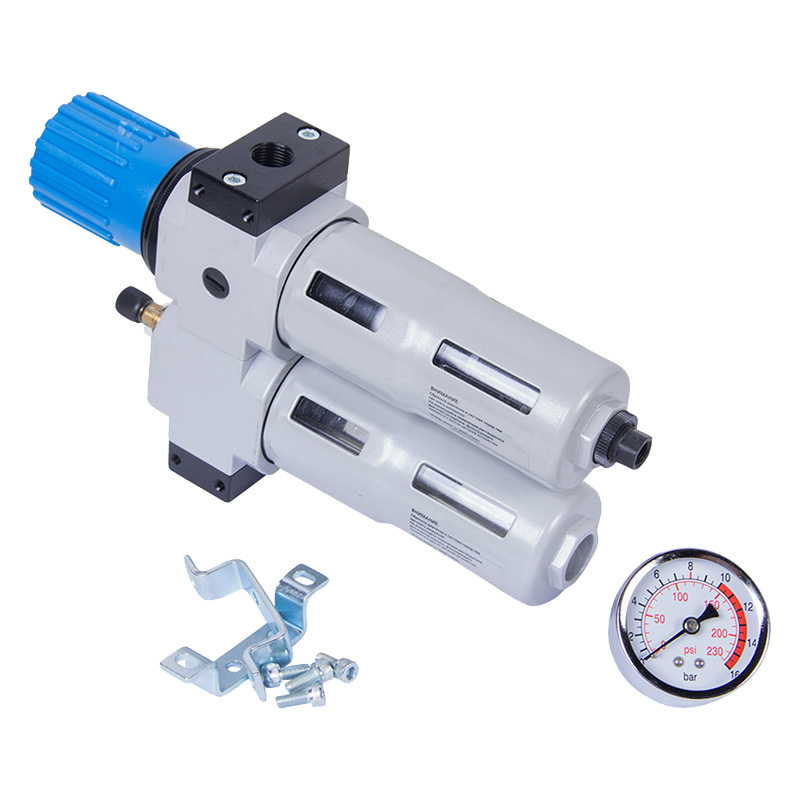

Конструкция устройства

• Фильтр
Назначение: сбор конденсата влаги, образующейся в воздушной магистрали в результате перепадов давления и температуры окружающей среды. Конденсат накапливается в колбе устройства, и по мере заполнения сливается через выводной клапан.

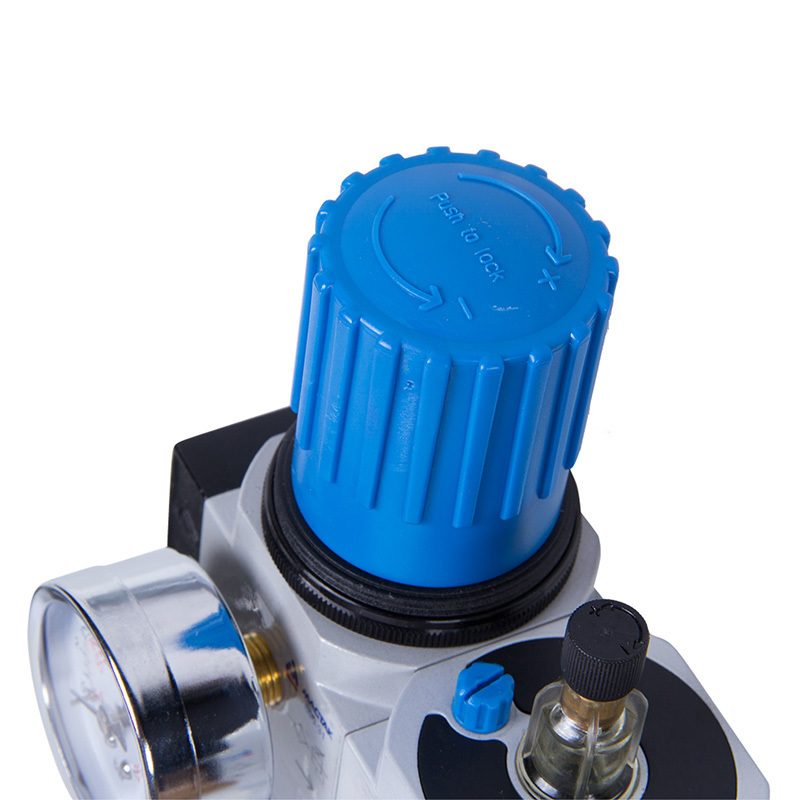

• Редуктор
Назначение: выставление номинального давления на выходе, необходимого для нормальной работы инструментов и оборудования. Механизм редуктора встроен в блок фильтра.

• Манометр
Назначение: контроль давления, устанавливаемого редуктором. Манометр установлен на корпусе блока фильтра.

• Лубрикатор
Назначение: добавление в воздушную магистраль масла в виде аэрозоли, для смазки пневмоинструмента. Во время работы специальное масло порционно подается в магистраль из заранее заправленной прозрачной емкости.

Меры предосторожности

• Соблюдайте правильность подключения блока в воздушную магистраль.
• Не подключайте устройство к магистрали, давление в которой превышает максимально допустимое.
• Следите за уровнем масла в лубрикаторе и своевременно добавляйте его по мере расхода.

Технические характеристики
